Cómo Fabricar Fresadora Casera: ensamblaje

aSegundo video de cómo fabricar fresadora casara, en esta edición veremos cómo ensamblamos todas las piezas que hemos ido pidiendo y preparando.

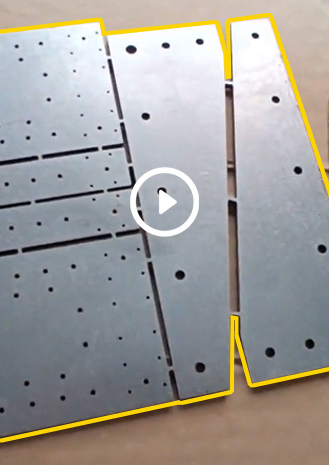

Comenzamos ensamblando las piezas de perfilería de aluminio con las placas del corte laser (o cortadas a mano con las plantillas descargables). Es importantísimo mantener bien escuadradas las piezas a 90 grados y alinear a tope las pequeñas piezas de unión para no arrastrar errores.

Posteriormente montaremos los husillos de ejes Z e Y con sus correspondientes rodamientos y manivelas.

Por otro lado ensamblaremos la mesa con todas sus piezas, esta es una de las piezas más críticas, en poco espacio lleva muchas piezas como los patines de los ejes X e Y mirando en sentido contrario y a 90 grados, de nuevo es importante mantener la escuadratura, nos ayudaremos de las placas de corte laser que vienen perfectamente cortadas y perforadas, ver videos e instrucciones de montaje para más detalles.

Por último montamos el soporte en el eje Z, un conjunto de piezas laser de 6 mm de espesor, preferiblemente ensambladas con unos puntos de soldadura aunque algunos seguro vais a hacer un ensamblaje con tornillería. Por último insertaremos la fresadora o motor con el que fresaremos las piezas.

Si yo puedo fabricar una fresadora casera en mi mini taller doméstico, tu también puedes.
